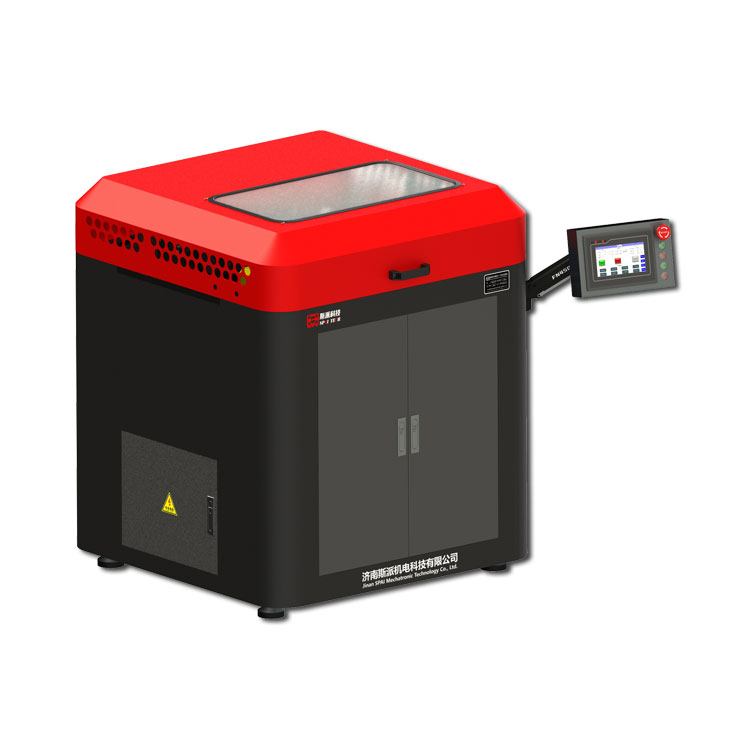

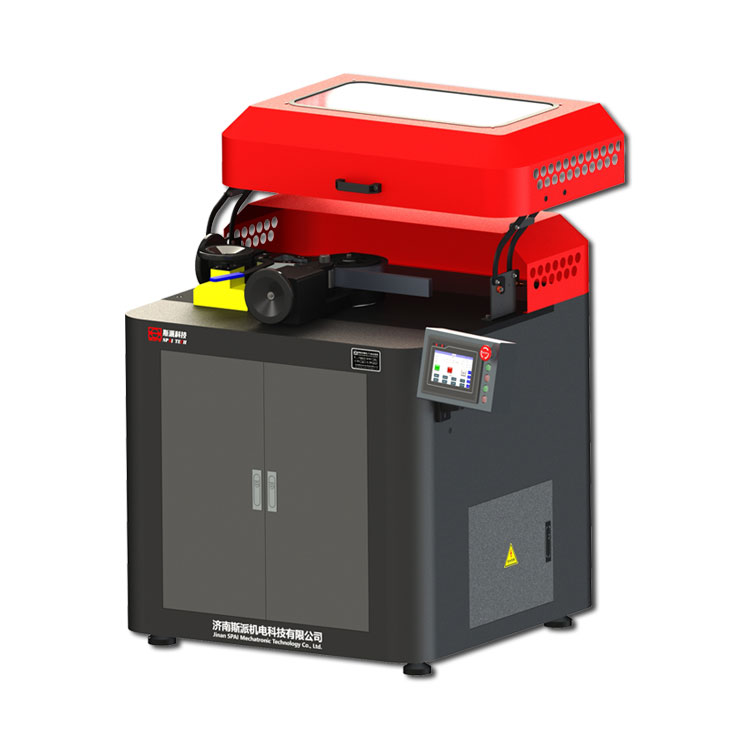

GWQ-20D型輥筒式焊接接頭彎曲試驗機
...
典型應用
適用于冶金鋼鐵、船舶制造、航空航天、汽車制造、金屬焊接、科研院所等行業。
產品詳情
概述
輥筒式焊接接頭彎曲試驗機是我公司根據GB/T2653-2008《焊接接頭彎曲試驗方法》中的有關要求研發的一種新型專用試驗設備，應用于鋁合金和異種材料焊接接頭的橫向正彎背彎彎曲試驗，完全替代傳統的三點彎曲試驗、V型模具彎曲試驗。特別是在做異種材料焊接接頭的彎曲試驗時，三點彎曲試驗方法存在明顯的滑移問題，對彎曲試驗結果造成較大的影響。而本機具有固定試樣的夾具，試驗時不會產生滑移現象，彎曲試驗應變峰值比較平穩，試驗結果更為合理。
本機為我司第三代迭代升級產品，采用了大功率減速電機驅動單元，取代了液壓驅動系統，避免了空載時電機空轉，降低了設備能耗；本機配有可更換式彎芯輥，方便更換不同彎曲直徑的彎芯輥，以滿足不同厚度試樣彎曲試驗要求；另外本機使用變頻調速技術，方便對不同規格試樣設置不同的彎曲速度，減少了彎曲試驗過程中熱影響。
本機控制系統采用PLC+大尺寸觸摸屏的組合形式，操作方便并有效降低了使用成本。專用試驗軟件可進行彎曲角度、彎曲速度等參數設置并可實時顯示彎曲角度，彎曲速度、彎曲扭矩等參數，并可實時顯示彎曲角度-彎曲扭矩曲線，操作簡單，方便直觀。
本機具有多種安全防護措施，比如過載保護、防撞保護、防護罩閉合保護等，確保使用安全。
本機為我司第三代迭代升級產品，采用了大功率減速電機驅動單元，取代了液壓驅動系統，避免了空載時電機空轉，降低了設備能耗；本機配有可更換式彎芯輥，方便更換不同彎曲直徑的彎芯輥，以滿足不同厚度試樣彎曲試驗要求；另外本機使用變頻調速技術，方便對不同規格試樣設置不同的彎曲速度，減少了彎曲試驗過程中熱影響。
本機控制系統采用PLC+大尺寸觸摸屏的組合形式，操作方便并有效降低了使用成本。專用試驗軟件可進行彎曲角度、彎曲速度等參數設置并可實時顯示彎曲角度，彎曲速度、彎曲扭矩等參數，并可實時顯示彎曲角度-彎曲扭矩曲線，操作簡單，方便直觀。
本機具有多種安全防護措施，比如過載保護、防撞保護、防護罩閉合保護等，確保使用安全。
適用標準
GB/T2653-2008《焊接接頭彎曲試驗方法》
ISO 5173:2009《Destructive tests on welds in metallic materials-Bend tests》
GB/T232-2010《金屬材料 彎曲試驗方法》
ISO 5173:2009《Destructive tests on welds in metallic materials-Bend tests》
GB/T232-2010《金屬材料 彎曲試驗方法》
參數
1、試樣厚度：3～20mm；
2、試樣寬度：10～50mm；
3、彎曲角度：0～180°(任意設定)；
4、彎曲速度：0～9°/s(無級可調)；
5、額度扭矩：5000N·m；
6、控制系統：PLC+7寸液晶觸摸屏；
7、輥筒直徑：用戶定制(?9mm～?180mm)；
8、壓輥直徑：?60mm；
9、總 功 率：2.2kW；
10、電 源：三相四線 380V 50Hz；
11、外形尺寸：1000mm(L)×1000mm(W)×1200mm(H)；
12、重 量：約350kg。
2、試樣寬度：10～50mm；
3、彎曲角度：0～180°(任意設定)；
4、彎曲速度：0～9°/s(無級可調)；
5、額度扭矩：5000N·m；
6、控制系統：PLC+7寸液晶觸摸屏；
7、輥筒直徑：用戶定制(?9mm～?180mm)；
8、壓輥直徑：?60mm；
9、總 功 率：2.2kW；
10、電 源：三相四線 380V 50Hz；
11、外形尺寸：1000mm(L)×1000mm(W)×1200mm(H)；
12、重 量：約350kg。
