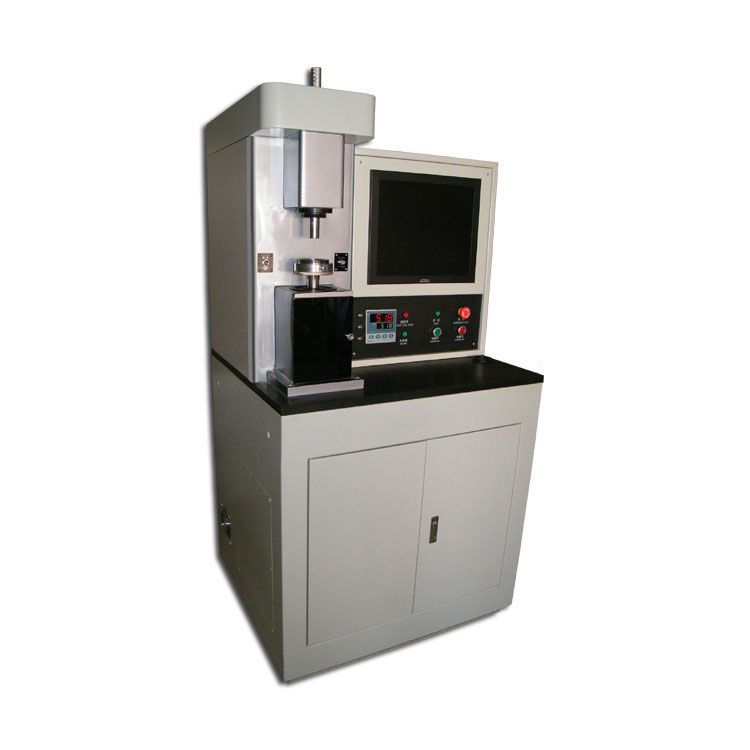

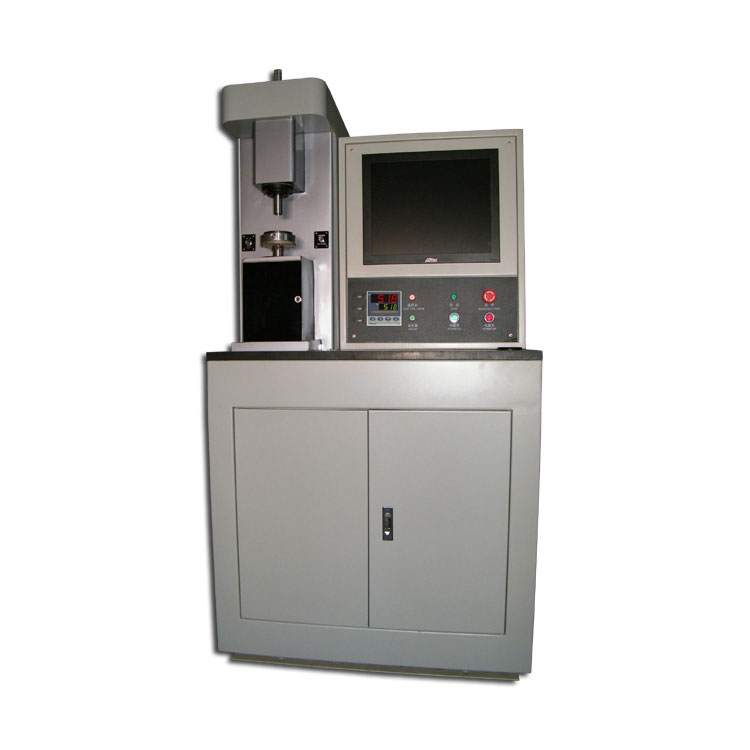

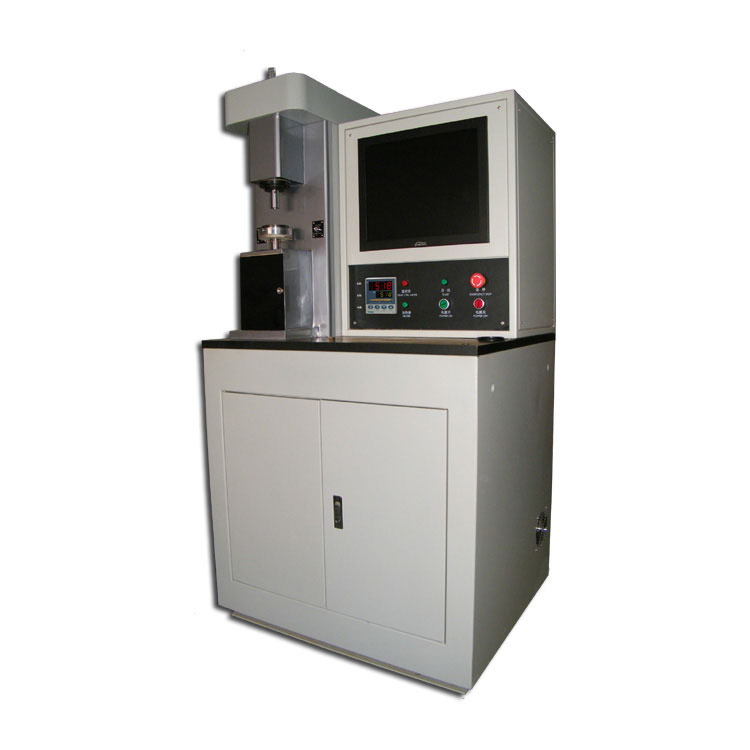

MMW-1000A型微機控制立式萬能摩擦磨損試驗機
...
典型應用
產品詳情
概述
MMW-1000A型微機控制立式萬能摩擦磨損試驗機是一款多功能摩擦磨損試驗機，它可在改變溫度、負荷、速度、摩擦副材料、摩擦副表面粗糙度、硬度等參數以及改變潤滑狀態(無油潤滑、滴油潤滑或浸油潤滑)的各種情況下，實現不同摩擦副間的摩擦模擬試驗。
本機可模擬滾動、滑動及滾滑復合運動的摩擦形式，具有多種摩擦副，如銷盤(大盤與小盤，單針與三針)摩擦副、四球摩擦副、止推圈、球盤等。能完成多種點、線、面的摩擦模擬實驗?？捎脕?lái)評定潤滑劑、金屬、涂料、涂層、橡膠、陶瓷等材料的摩擦磨損性能。
本機采用日本松下(Panasonic)伺服主軸電機、閉環伺服加載電機、輪輻式載荷傳感器及高精度扭矩傳感器等主要配件，保證了設備的精度；控制系統采用聯想工控主機、17寸工業級內嵌式液晶顯示器、內置式專用數據采集控制卡，并且整機設計有獨立散熱系統，大大提高了設備的運行穩定性能和使用壽命。
本機可模擬滾動、滑動及滾滑復合運動的摩擦形式，具有多種摩擦副，如銷盤(大盤與小盤，單針與三針)摩擦副、四球摩擦副、止推圈、球盤等。能完成多種點、線、面的摩擦模擬實驗?？捎脕?lái)評定潤滑劑、金屬、涂料、涂層、橡膠、陶瓷等材料的摩擦磨損性能。
本機采用日本松下(Panasonic)伺服主軸電機、閉環伺服加載電機、輪輻式載荷傳感器及高精度扭矩傳感器等主要配件，保證了設備的精度；控制系統采用聯想工控主機、17寸工業級內嵌式液晶顯示器、內置式專用數據采集控制卡，并且整機設計有獨立散熱系統，大大提高了設備的運行穩定性能和使用壽命。
適用標準
GB/T 12583-1998《潤滑劑極壓性能測定法(四球法)》
ASTM D3702-94(2009)《止推圈式摩擦磨損性能試驗方法》
ASTM G99-05(2010)《銷盤式摩擦磨損性能試驗方法》
ASTM D3702-94(2009)《止推圈式摩擦磨損性能試驗方法》
ASTM G99-05(2010)《銷盤式摩擦磨損性能試驗方法》
參數
1、試驗力加載方式：自動。
2、試驗力范圍：10～1000N。
3、試驗力相對誤差：±1%。
4、試驗力長時保持相對誤差(30min)：±1%FS。
5、摩擦力矩測量范圍：0～2.5N·m。
6、摩擦力矩相對誤差：±2%。
7、電機類型：伺服電機。
8、最大扭矩：5N·m。
9、轉速范圍：0～3000r/min(無級可調)。
10、轉速誤差：±0.5r/min。
11、試驗介質：空氣、油、水、泥漿、磨料等。
12、溫度范圍：室溫～220℃。
13、溫度控制精度：±0.5℃。
14、停機控制方式：手動/自動(時間、轉數、摩擦力矩等)。
15、電源：三相四線 AC 380V 50Hz。
16、總功率：2.0kW。
17、外形尺寸：830mm(L)*700mm(W)*1580mm(H)。
18、重量：約350kg。
